Ulkoinen moduloitu 2-porttinen optinen Catv-lähetin 1550nm aallonpituus 9dbm
Kuvaus
1550nm ulkoisesti moduloitu optinen lähetin on tämän järjestelmän ydin. RFTV on yksisuuntainen analoginen ja digitaalinen videolähetys. Se ottaa käyttöön korkean hyötysuhteen modulaatiotilan RF-kantoaaltoille, ja sen taloudellisuus, joustavuus ja kaistanleveyden kelpoisuus ovat verrattavissa IPTV:hen. EPON- tai P2P-käyttötilan ottaminen käyttöön kolminkertaisen toiston, FTTx- ja RFTV-lähetysverkon toteuttamiseksi 1550 nm:n optisen lähettimen aallonpituudella on edelleen tärkeä rooli.
1550nm suunnattu modulaatio optinen lähetin max. tuki 20km lähetysetäisyydelle.
Jos yli 20 km, sen tulee olla 1550 nm jatkemoduloitu optinen lähetin.

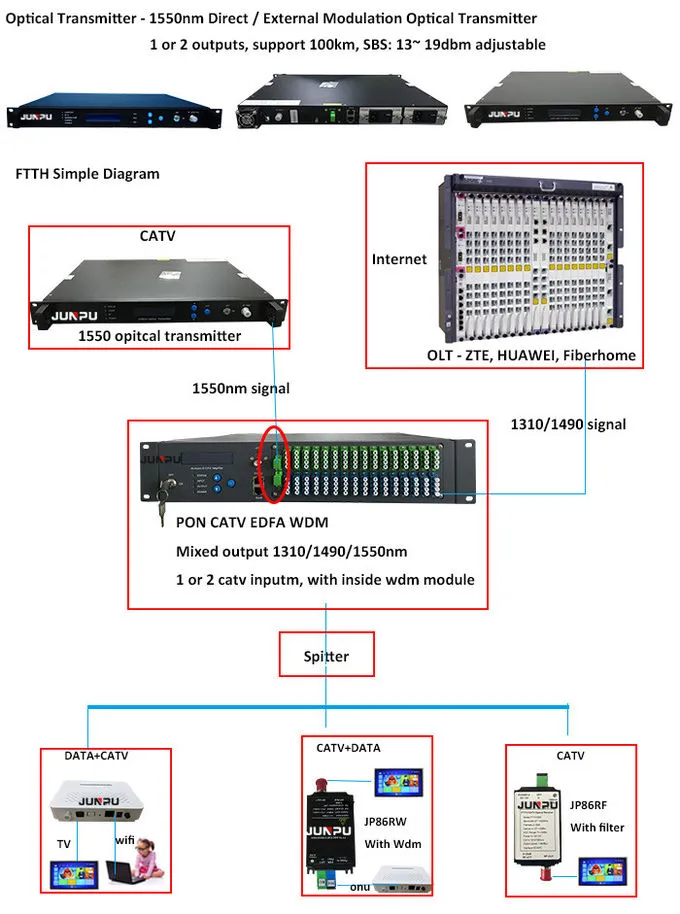

FTTH-kaavio
Tuotteen ominaisuudet
●Sekä ulkoinen modulaattori että laser tuodaan Yhdysvalloista tai Japanista.
●Täydellinen esisäröpiiri takaa parhaan CTB:n ja CSO:n, kun CNR on korkeatasoinen.
●Täydellinen SBS-vaimennuspiiri ja säädettävä SBS 13-19, sopivat erityyppisille CATV-verkoille.
●AGC-ohjaus.
●Sisäinen kaksoisteho, jota voidaan vaihtaa automaattisesti.
●Automaattinen kuoren lämpötilan säätö.
●Sisäisellä mikroprosessoriohjelmistolla on laservalvonta, parametrien näyttö, vikavaroitus, verkonhallinta ja niin edelleen. Kun laserin toimintaparametri menee pois ohjelmiston kiinteästä arvosta, kone varoittaa.
●Lähettimessä on RJ45- ja RS232-standardiliitäntä tietokoneen kytkemistä ja valvontaa varten.
Yksityiskohdat
|
Parametri |
Erittely |
|
tuotteen nimi |
Optinen lähetin 1550nm |
|
Toimiva aallonpituus |
1550±10 |
|
SBS säädettävä |
13 ~ 19dbm tai 13,16,18,19dbm säädettävä |
|
Lähtö optinen teho |
1x5,1x7,1x9,1x10,2x5,2x7,2x8,2x9,2x10,2x11 |
Tekniset ominaisuudet
|
Parametri |
Indeksi |
Huomautukset |
|
|
Optiset parametrit |
Aallonpituus (nm) |
1550±10 |
1x5,1x9, 1x10,2x5,2x7,2x8,2x9,2x10,2x11 |
|
|
Lähtöteho (dBm) |
1×3 ~ 2×10 |
|
|
|
Optinen paluuhäviö (dB) |
Suurempi tai yhtä suuri kuin 60 |
|
|
|
Liittimen tyyppi |
SC/APC |
Tai FC/APC |
|
RF-parametrit |
kaistanleveys (MHz) |
47~862/1000 |
|
|
|
Tulotaso (dBmV) |
23±5 |
AGC |
|
|
Tasaisuus (dB) |
Pienempi tai yhtä suuri kuin ±0.75 |
45~862MHz |
|
|
Paluuhäviö (dB) |
Suurempi tai yhtä suuri kuin 16 |
45-750 MHz |
|
|
Tulon inpedanssi (Ω) |
75 |
|
|
Linkin parametrit |
kanavia |
PAL-D/60ch |
|
|
|
CNR (dB) |
Suurempi tai yhtä suuri kuin 53 |
65 km kuitu, vastaanotto0dBm |
|
|
CTB (dB) |
Suurempi tai yhtä suuri kuin 65 |
|
|
|
CSO (dB) |
Suurempi tai yhtä suuri kuin 65 |
|
|
|
SBS (dBm) |
13~19 |
Vaihe 0.1 |
|
Yleiset parametrit |
Net-käyttöliittymä |
RJ45, R232 |
|
|
|
Teho (V) |
90~265 |
Tai -48VDC |
|
|
Tehon menetys (W) |
Pienempi tai yhtä suuri kuin 50 |
|
|
|
Työlämpötila (aste) |
0~50 |
Automaattinen kuoren lämpötilan säätö |
|
|
Varastointilämpötila (aste) |
-20~85 |
|
|
|
Suhteellinen työlämp |
20%~85% |
|
